Серия СПРЕЙМЕК 9150

Машины серии 9150 позволяют выполнять в туннелях кроме

набрызг-бетонных работ, также и различные подъемно-монтажные работы. Рабочая зона машины в 15 м. позволяет оптимизировать бетонирование в туннелях большого сечения. Шасси NC98 с шарнирно- сочлененной рамой и компактное размещение агрегатов позволяют эффективно производить бетонирование в туннелях сечением всего 12 м 2.

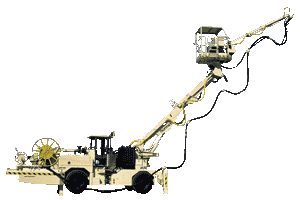

Spraymec 9150 WPC

Базовая версия машины. Подъемная корзина, грузоподъемностью 500 кг и размерами площадки 1,7 х 1,7 м, легко поднимает двух операторов с необходимым оборудованием на высоту 8,5 м.

Spraymec 9150 WPC Super BA

Предназначается для набрызгбетонирования и механизированного монтажа стальной арочной крепи. С помощью смонтированного на подъемной платформе размерами 2,3 х 2,16 м. манипулятора «Арчлифт», можно монтировать любые стандартные стальные профили весом до 935 кг. на высоте до 11 метров.

Spraymec 9150 WPC Super REX

Оборудован раздвигаемой в диапазоне 2,4 – 4,7 м. подъемной платформой, с которой можно производить различные операции на высоте: установка анкерной крепи, зарядка ВВ, монтаж вентиляции и многие другие работы.

Бетононасос 300

Бетононасос специально спроектирован для набрызгбетонирования. Компактные габариты позволяют смонтировать его в задней части машины. Максимальная подача в 33 м 3 /ч обеспечивает высокую производительность бетонирования. Цилиндры насоса диаметром 180 мм. и большие впускные отверстия обеспечивают хорошее заполнение и безпроблемное перекачивание бетонной смеси с малым водоцементным соотношением и со стальной фиброй. Высокая эксплуатационная надежность достигается за счет регилируемого гидравлического привода.

Установленный на машиневоздушный компрессор позволяет производить работы вне зависимости от шахтной воздушной сети. Компрессор обеспечивает подачу необходимого количества воздуха с оптимальными параметрами для достижения наилучших результатов бетонирования: с минимальным отскоком бетона от сводов и с наименьшим износом сопла.

 Машина Спреймек 9150 может заторкретировать своды площадью до 348 м 2 с одного места установки. Рабочее место оператора находится на подъемной платформе. Органы управления всеми агрегатами машины находятся на расстоянии вытянутой руки. Находясь в непосредственной близости от сопла, оператор может лучше контролировать процесс нанесения бетона, не теряя контроль над машиной.

 Базовая стрела Superboom

Основная стрела поднимает рабочую площадку оператора на оптимальную для работы высоту. Система гидропривода с пилотным управлением обеспечивает плавность и точность движений стрелы. Прочная конструкция стрелы обеспечивает необходимую стабильность платформы на высоте.

 Шасси NC 98

Шарнирно-сочлененное полноприводное шасси разработано для тяжелых условий эксплуатации. Массивная рама обеспечивает хорошую весовую балансировку машины. Четыре выдвигаемые гидродомкрата обеспечивают необходимую стабильную позиционность шасси при производстве работ. Агрегаты шасси предназначены для особо тяжелых подземных условий. На шасси устанавливаются описанные в данном буклете маслостанция, компрессор, стрелы и прочее стандартное оборудование.

 Рабочий манипулятор, смонтированный на п одъемной платформе, позволяет обрабатывать своды до 15 м. высотой. Находящийся на платформе оператор находится на расстоянии не более 4, 5 метров от сопла, что обеспечивает превосходную видимость процесса нанесения набрызгбетона, независимо от положения стрелы и сопла.

  Преимущества:

 №1 по Производительности

• обширная рабочая зона с одной установки
• оператор находится в непосредственной близости от бетонируемого свода
• высокопроизводительный бетононасос

№1 по Надежности

• мощная конструкция шасси и стрелы для тяжелых условий
• высококачественные агрегаты и оборудование
• легкость в управлении и эксплуатации

№1 по Качеству бетонирования

• отличный обзор рабочей зоны независимо от высоты свода
• точное дозирование и эффективное смешивание ускорителя схватывания
• низкий процент отскока бетона
• постоянно высокое качество слоя набрызгбетона

№ 1 по Многофункциональности

• возможность производить различные работы на высоте
• варианты подъемной платформы

№ 1 по Эффективности вложений

• длительный срок службы
• высокая надежность и низкие расходы на ремонт

 Стандартные опции для машин Спреймек:

• Независимый привод гидравлики от дизеля
• Воздушный компрессор производительностью 7 м 3 при 7 бар
• Автономная моечная машина высокого давления
• Водяной спрей для обмыва сводов и поливки бетона
• Спрей для формовочного масла
• Инструмент для монтажа анкерной крепи
• Автономный сварочный генератор
• Дизельный двигатель повышенной мощности
• Сажевый фильтр выпускной системы двигателя
• Система пожаротушения
• Автоматическая система центральной смазки
• Высокоэргономичная закрытая кабина
